O-ringi. Podstawowe pojęcia i wielkości fizyczne.
Zasady doboru o-ringów.
Niniejsze opracowanie ma na celu:
o-ringa oraz określenia geometrii zabudowy pod dany o-ring.
W opracowaniu wykorzystano informacje zawarte w katalogach firm Freudenberg Sealing Technolgy oraz Eriks.
podstawowe pojęcia

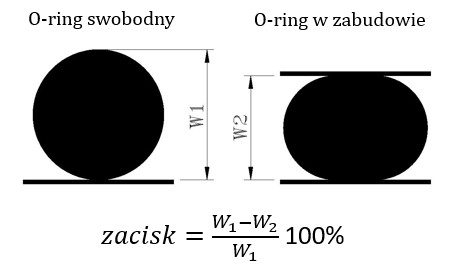

zacisk
Zacisk – wartość określająca w % o ile zmieniła się średnica przekroju o-ringa po zamontowaniu w zabudowie, względem średnicy przekroju w stanie swobodnym.

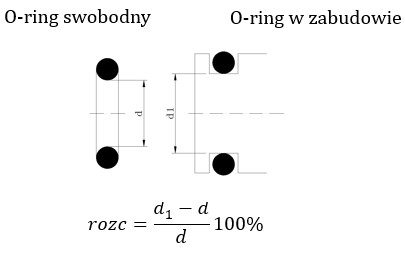

rozciągnięcie
Rozciągnięcie – wartość określająca w % o ile zwiększyła się średnica wewnętrzna o-ringa po zamontowaniu w zabudowie, względem średnicy w stanie swobodnym.

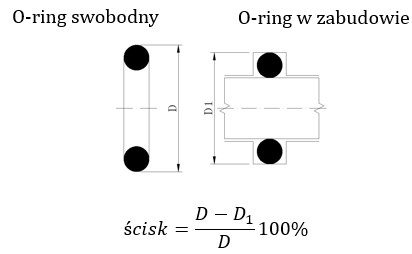

ściśnięcie
Ściśnięcie – wartość określająca w % o ile zmiejszyła się średnica zewnętrzna o-ringa po zamontowaniu w zabudowie, względem średnicy w stanie swobodnym.

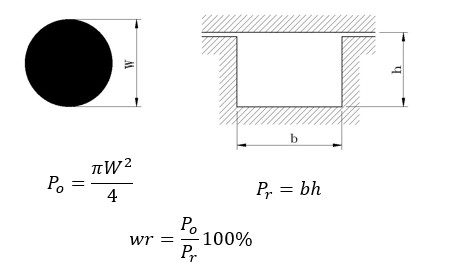

wypełnienie rowka
Wypełnienie rowka to stosunek pola przekroju o-ringa do pola przekroju zabudowy.
dobór o-ringów
Zasady doboru o-ringów różnią się w zależności od aplikacji. Rozróżnia się tu połączenia statyczne, dynamiczne hydrauliczne oraz dynamiczne pneumatyczne.
Zalecany zacisk:
Wypełnienie rowka, dla wszystkich rodzajów połączeń, powinno wynosić 60 – 85 %.
W zależności od rodzaju zabudowy, o-ring przy montażu będzie rozciągany lub ściskany. Zalecane wartości:

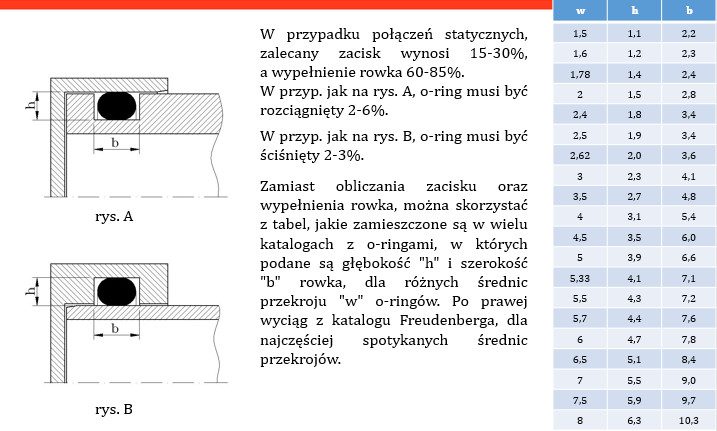

połączenie statyczne, zacisk w kierunku promieniowym

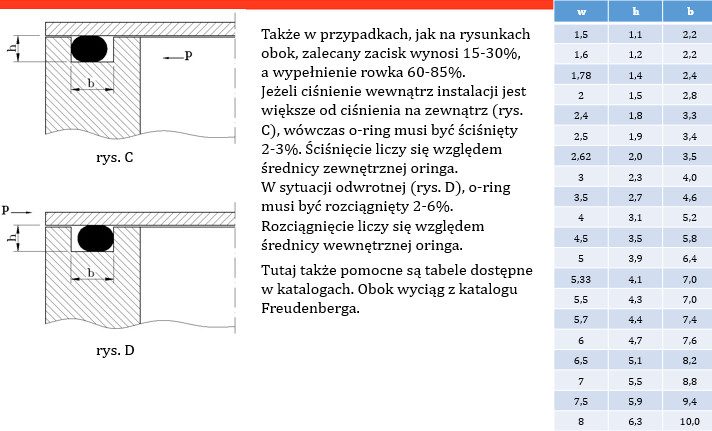

połączenie statyczne, zacisk w kierunku osiowym

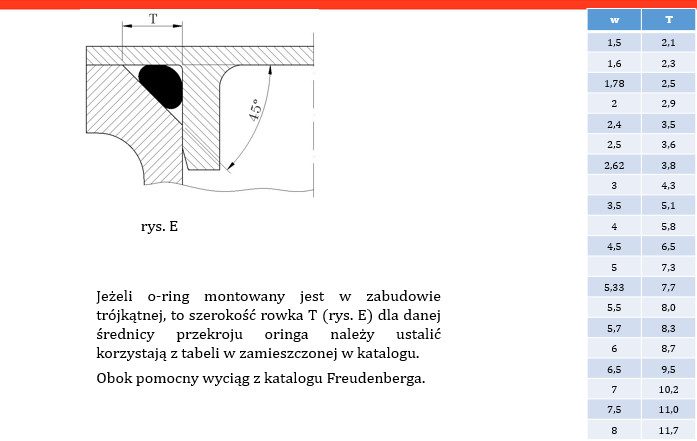

połączenie statyczne, zabudowa trójkątna

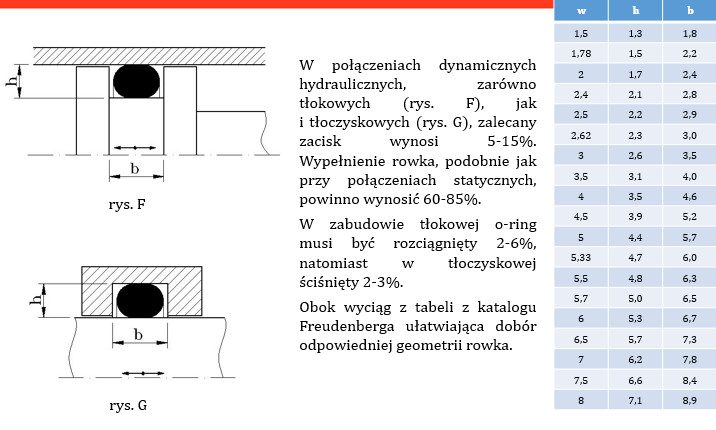

połączenie dynamiczne hydrauliczne

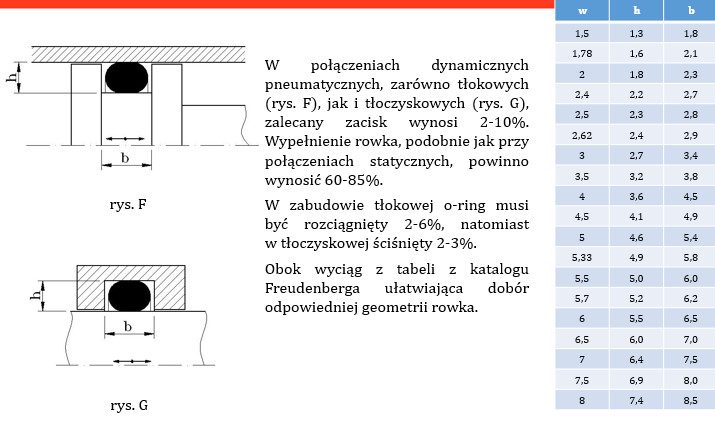

połączenie dynamiczne pneumatyczne
